EXPOL DUO BIO UNI

UNIVERZÁLNY KOTOL PRE AUTOMATICKÉ SPAĽOVANIE BIO PALÍV S AUTOMATICKÝ ROZKUROVANÍM

( ŠTIEPKA, HOBLINY, PILINY, PELETY, AGRO PELETY, KôSTKY Z OVOCIA, ŠKRUPINKY Z ORECHOV )

Na stiahnutie DTR manuál obsluhy kotla EXPOL DUO UNI R - EDUR

Na stiahnutie Slovenský manuál, riadiacej jednotky TIMEL SKZP - 05

Na stiahnutie Slovenský manuál, horák TECHNIX SV 200

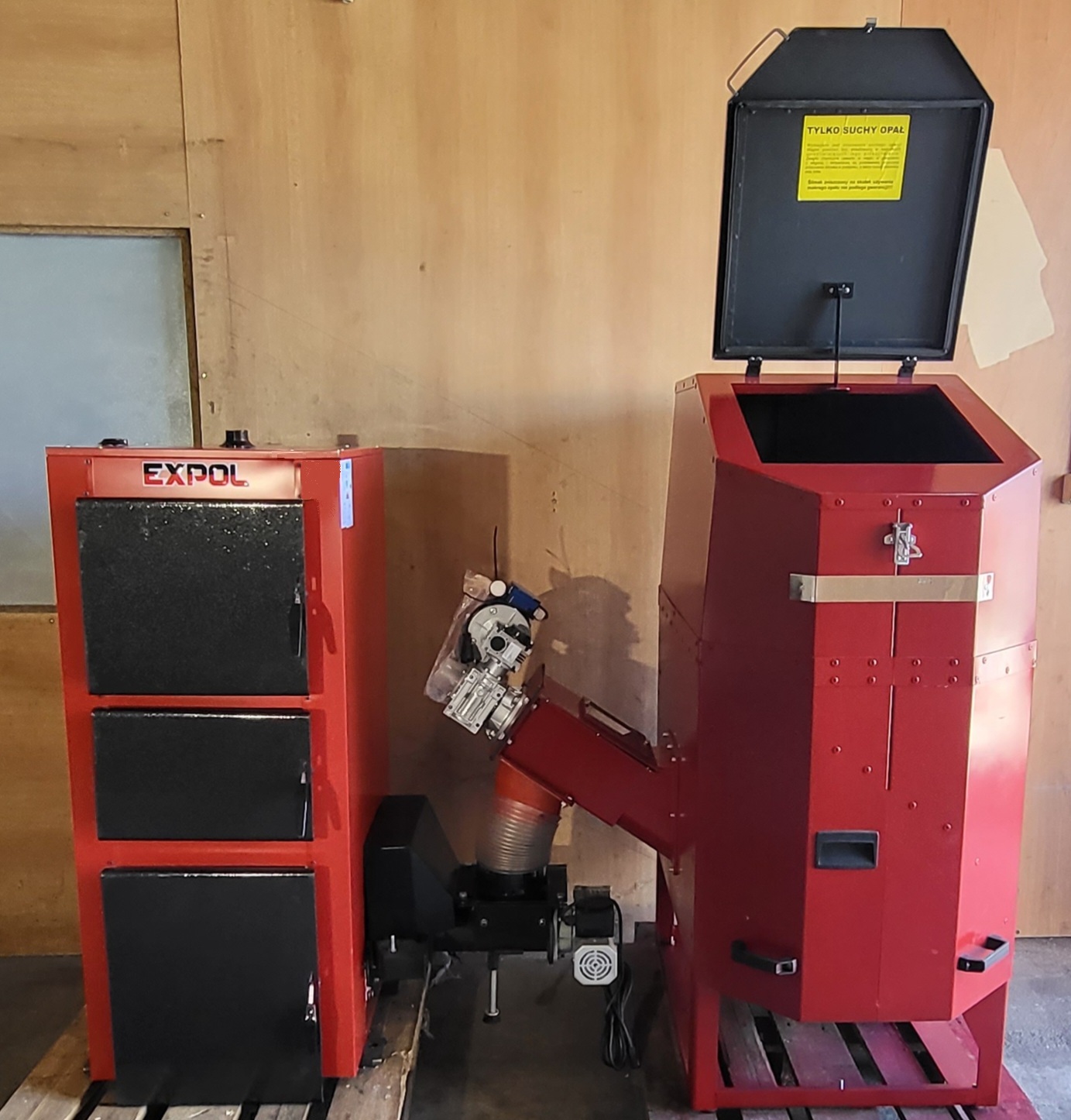

Kotol EXPOL DUO BIO UNI je novodobý všestranný kompaktný kotol, ktorý sa maximálne prispôsobí zákazníkovi resp. priestoru v kotolni.

Voliteľne doplnky:

Strana zásobníka ( v pravo, vľavo ), COPÚCH dymovod môže byť v pravo, v ľavo alebo v zadu či kolmo do hora, dokonca si zákazník môže vybrať copúch v ľavo v strede či v ľavo v zadu atď., dookonca aj spiatočka 6/4" aj vypúšťací vývod 3/4" môžu mať stranu podľa zákazníka.

Kotol sa maximálne prispôsobí Vašej kotolni, čím ši môžete maximalitzovať úžitkový priestor.

Hlavná jednotka kotla automatický horák SV200 je celoliatinový variant s predhrevom vzduchu a integrovanou vysokoteplotnou pecou v spaľovacej komore , čím podstatne kvalitnejšie dohárajú plyny. Rozmery paliva od 0 do 30mm priemeru. Rýnvový alebo univerzálny princím zaručuje, že si kotol poradí z palivom aj menej kvalitným. Výborne znáša vysoké teploty aj pri čiernom uhlí nad 30 MJ/Kg.

Komora na spaľovanie dreva bola nahradená vyberateľnými šamotovými doskami, pre dosiahnutie 5 emisnej triedy a ECO DESIGNU, v prípade poškodenia sa jednoducho vymenia za nové, nakoľko sú len položené na podporných opierkach po stranách.

Palivo

Základné palivo je uhlie eko hrášok a drevená peletka, ale horák si hravo poradí aj s agropeletou, štiepkou, trieskou, hoblinou, kôstky z ovocia, škrupinky z orechov aj kŕmne obilie.

Hlavný výmennník tepla je doskový ľahko prístupný z prednej strany kotla, cez samostatné dvierka a sadze sa jednoducho zhrnú do vnútra kotla a vyberú sa spolu s popolom.

Zapaľovač ( R rozkurovanie ), horák je vybavený trubkovou keramickou zapaľovacou špirálou o výkone 300W, čo zaručuje bezproblémové zapaľovanie paliva.

Rozkurovanie / vyhasínanie može byť riadené jedným z 3 izbových termostatov, akebo AKU nádobou či TUV zásobníkom, alebo si kotol može udržiavať takzvaný večný plameň. Takže zápalky už niesu potrebné .

Zásobník štandardný v objeme 820 litrov, vydrží aj na niekoľko dní. 3 - 4 pri maximálnom výkone a 7 - 14 dní v prechodnom období v závislosti od typu paliva a výkonu kotla aj požadovanej teplote miestností.

Za doplatok 100 eur bDph, havariný rošt pre spaľovanie dreva s ručným prikladaním v prípade poruchy zariadenie podávania paliva.

Riadiaca jednotka od firmy TIMEL SKZP-05

štandartné vybavenie :

• rozkurovanie / vyhasínanie
• obsahuje farebný dotykový displej, s prihľadnou schémou inštalácie, extra jednoduché intuitívne ovládanie s vlovenskom jazyku
• čerpadlo kotlového ohruhu
• obsluha AKU nádoby na základe horného a dolného snímača teploty s možnosťou rozkurovania
• čerpadlo TÚV s možnosťou výberu ohrevu z kotla, alebo Aku nádoby
• čerpadlo cirkulačné TÚV
• 3 krát vykurovací oktuh ( servopohon 230V, čerpadlo okruhu, izbový termostat, ekvitermika + riadenie teploty spiatočky kotla)
• štandartne doávaný snímač vonkajšej teploty aj izbovej teploty
• izbový termostat s týždňovým programom aj noc / deň, či stála teplota,  integrovaný v riadiacej jednotke.
• obsluhuje dva podávače paliva hlavný a malý kotlový v horáku
• snímač PID
• modulácia výkonu 1 - 100 %
• možnosť spolupráce s ľubovoľným spínaným izbovým termostatom
• internetový modul drátový s možnosťou kompletnej správy teplôt aj rozkurovanie vyhasínanie, či kotrola stavu paliva

Doplatkové vybavenie :

• fotobunka za doplatok ( hlavne pre peletkové varianty kotlov )
• izbový termostat PS - 43 - 01 , s farebným dotykovým displejom, dátový / drátový,  riadi kompletnú správu kotolne
• 3 x bezdrátový snímać izbovej teploty ( možnosť obsluhy 3 samostatných vykurovacích okruhov)
• 1 x bezdrátový snímač vonkajšej teploty ( ekvitermika )

TIMEL Izbový termostat SP-43-01 dátový / drátovy

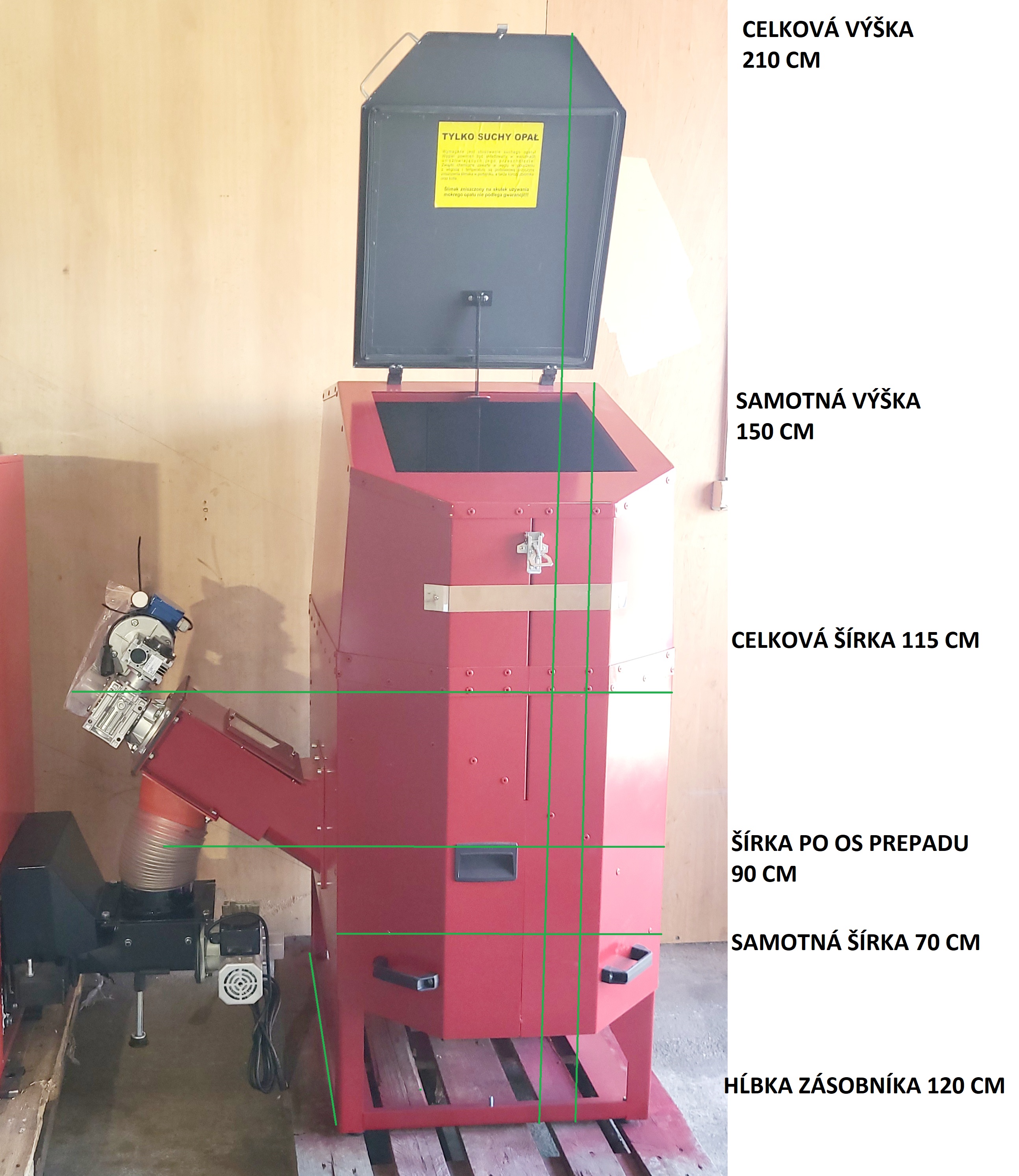

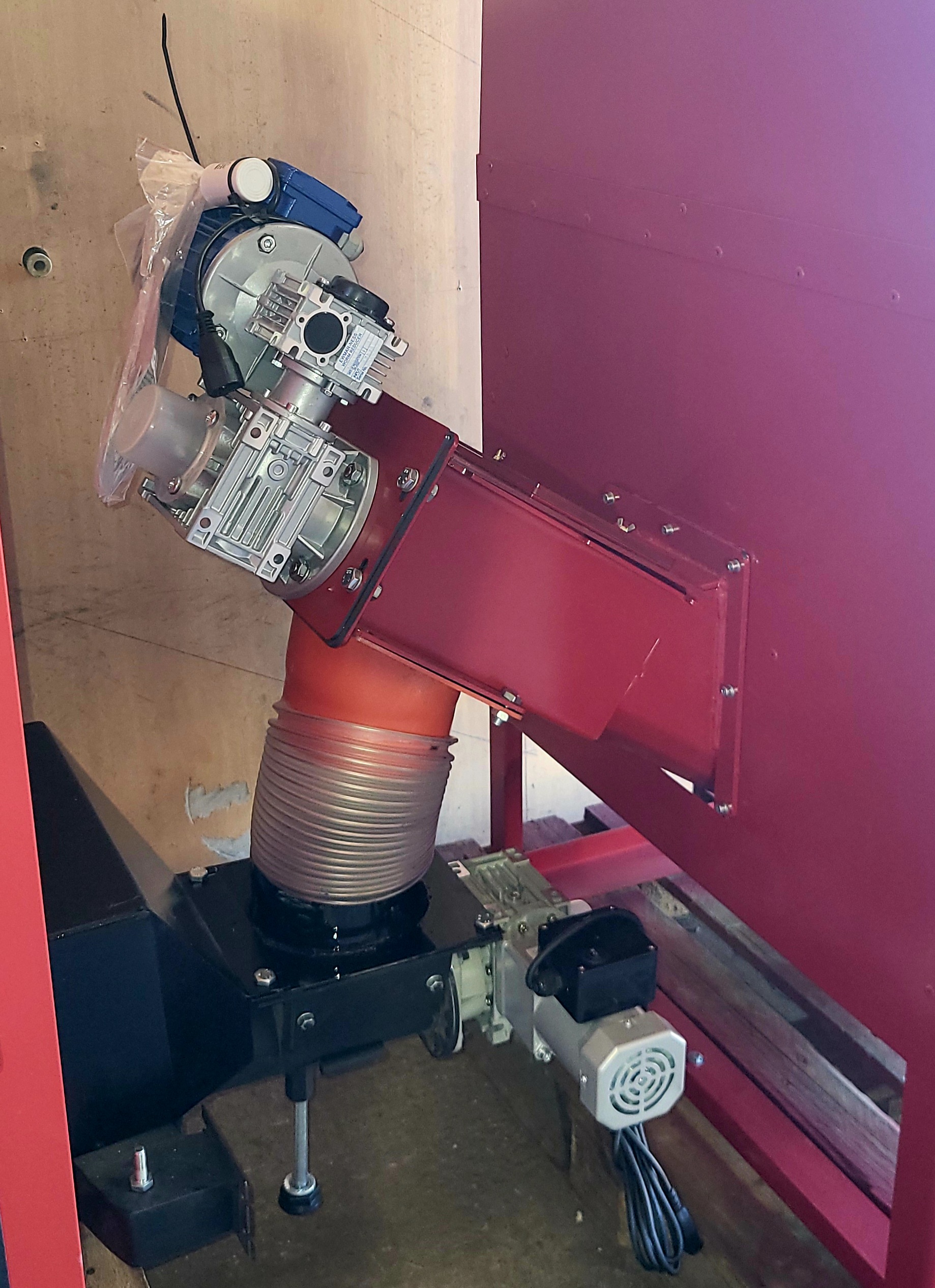

Univerzálny zásobník pre podávanie štiepky, peliet, agropeliet, hoblín, pilín, drevenej drte, obilia, kôstky z ovocia, škrupinky z orechov. Zásobník je univerzálne navrhnutý pre ľubovoľný typ horáka ( univerzál, retorta, otočná retorta, peletové s pohyblivým roštom, kaskádové, otočné ). Pre riadenie spaľovania riadi jednotka TIMEL SKZP 05 s riadením dvoch samostaných podávačov, kde pri vyhasínaní pracuje iba jeden kotlový podávač STOKER.  Prepad štiepky zabezpečuje SPIRO gomová rúra ktorá plní nikoľko funkcíi napríklad, kompenzuje nerovnosti podlahy medzi kotlom a zásobníkom, priehľadnosť potrubia zabezpečuje kontrolu upchatia paliva, neprenáša vybrácie a v neposlednom rade funguje ako hasič kde v prípade prehorenia oddelí zásobník paliva od ohniska.

Ochranu proti spätnému prehoreniu paliva do zásobníka zabezpečuje riadiaca jednotka SKZP 05, kde pri zvýšenej teplote podávača nad 75 st, začne pracovať 15 minútový interval dolného podávač STOKER a horný zásobníkový podávač je neaktívny, v takom prípade bude žeravá pahreba vytlačená do popolníka kotla a natúpi alarm teploty podávača, kde pri aktívnom internetovom module bude odoslaný email obsluhe.

HORÁK SV200 detail čistého roštu.

HORÁK SV200 správne osadenie zapaľovacej špirály.
