EXPOL EDUR 2, 38 kW

automatický kotol na tuhé palivá mnohopalivový, s plne automatickým rozkurovaním a vyhasínaním aj pri eko hrášku

novinka



naša cena bez DPH : 5 750 €
naša cena s DPH (20 %):
6 900 €

do košíka:
  ks

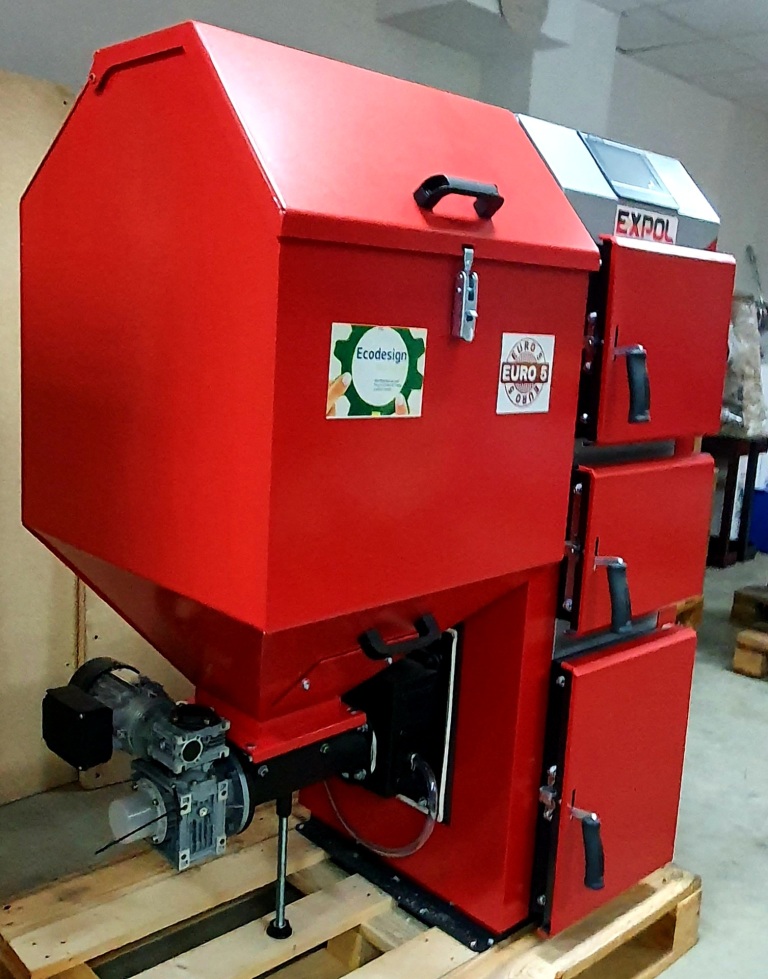

EXPOL EDUR 2

je teplovodný kotol na spaľovanie uhlia ekohrášku a drevenej peletky zároveň s certifikátom ECODESIGN aj EURO V.

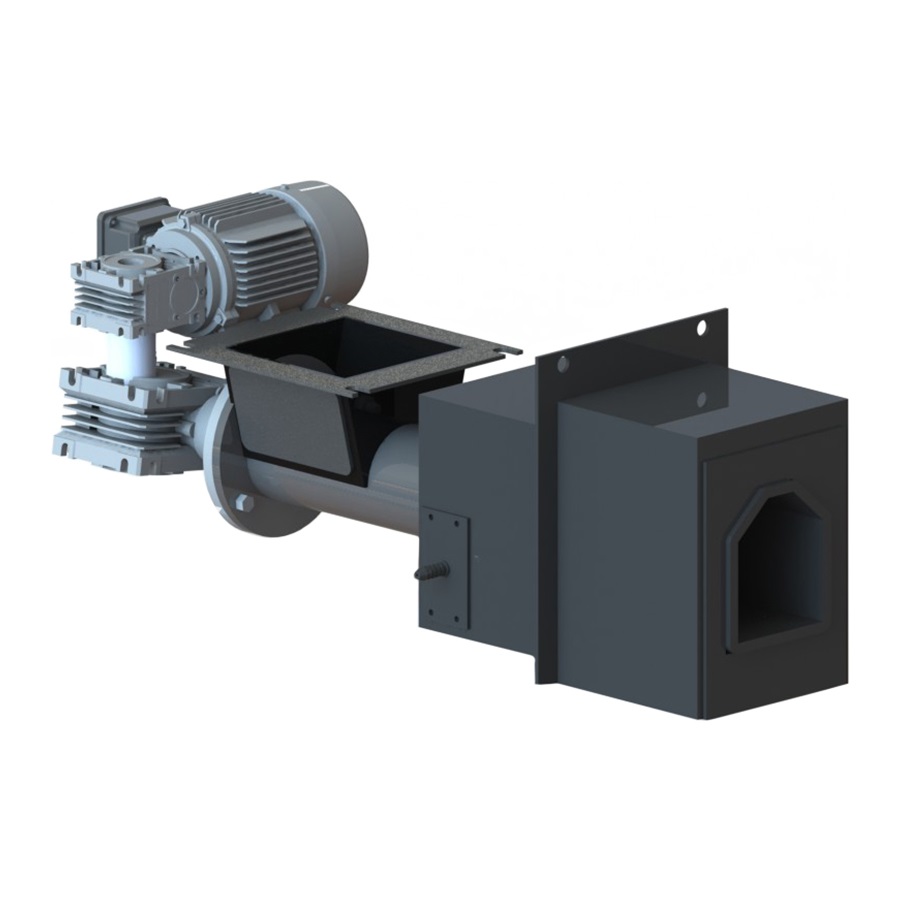

Systém spaľovania zabezpečuje celoliatinový horák značky TECHNIX s inovatívnym riešením vháňania vzduchu do sapľovacej komory, ktorý zabezpečuje zároveň ochladzovanie vonkajších častí a samotné predhriatie vzduchu rapídne napomáha spaľovaciemu procesu, kde uzavretá spaľovacia komora zabezpečuje dokonalé spaľovanie zbytkových plynov formou vysokej dosiahnutej teploty. Už samotný horák zaručuje vynikajúce výsledky emisií kotla.

Rozkurovanie aj uhlia zabezpečuje keramická špirála o výkone 300 wat, kde vháňanný vzduch dosiahne viac ako 1000 st.

Horák spaľuje všetky druhy peletiek, aj agropeletiek a samozrejme všetkých druhov uhlia ekohrášku .

Systém riadenia teploty kotla može byť riadený stálym, alebo večným plameňom, alebo kotol môže rozkurovať a vyhasínať od povelu izbového termostatu, či potreby ohrevu TÚV.

Strana zásobníka je voliteľná z ľavej či pravej strany, potrebné je upresniť pri objednávke kotla. Kotol v hornej časti obsahuje ľahko prístupné dvierka pre čistenie výmenníka tepla.

Pôvodne komora na spaľovanie dreva, stredné dvierka, dnes bola osadená položeným oceľovým deflektorom, ktorý má za úlohu chrániť hlavný výmenník pred intenzívnym žiarom z dolnej komory a zbyšuje účinnosť kotla , keď zdržiava kumuluje vysokú teplotu v dolných partiách kotla.

Copúch kotla je riešený taktiež univerzálne s vývodom kolmo do hora alebo kolmo do zadu.



Riadiaca jednotka od firmy TIMEL SKZP-05

štandardné vybavenie :

  • rozkurovanie / vyhasínanie
  • obsahuje farebný dotykový displej, s priehľadnou schémou inštalácie, extra jednoduché intuitívne ovládanie v slovenskom jazyku
  • 3 krát vykurovací oktuh ( 3x servopohon 230V, 3x čerpadlo okruhu, 3x izbový termostat, 3x ekvitermika, 3x zabudovaný izbový termostat pri aktivovaní snímačov izbovej teploty drat / bezdrat )
  • čerpadlo kotlového ohruhu s možnosťou riadenia teploty spiatocky kotla elektronicky skratovým čerpadlom
  • obsluha AKU nádoby na základe horného a dolného snímača teploty s možnosťou rozkurovania
  • čerpadlo TÚV s možnosťou výberu ohrevu z kotla, alebo Aku nádoby
  • čerpadlo cirkulačné TÚV s programom
  • izbový termostat s týždňovým programom aj noc / deň, či stála teplota,  integrovaný v riadiacej jednotke.
  • obsluhuje dva podávače paliva hlavný a malý kotlový v horáku stoker
  • snímač PID teploty spalín
  • automatická modulácia výkonu 1 - 100 %
  • možnosť spolupráce s ľubovoľným spínaným izbovým termostatom
  • internetový modul drátový s možnosťou kompletnej správy teplôt aj rozkurovanie vyhasínanie, či kotrola stavu paliva

Doplatkové vybavenie :

  • fotobunka za doplatok ( hlavne pre peletkové varianty kotlov )
  • izbový termostat PS - 43 - 01 , s farebným dotykovým displejom, dátový / drátový,  riadi kompletnú správu kotolne
  • 3 x bezdrátový snímać izbovej teploty ( možnosť obsluhy 3 samostatných vykurovacích okruhov )
  • 1 x bezdrátový snímač vonkajšej teploty ( ekvitermika )
  • analizator spalín / LAMBDA SONDA,  BRAGER BCA 02 eco pre stabilizáciu horenia



TIMEL SKZP 05 + IZBOVÝ TERMOSTAT SP-43-01 DÁTOVÝ / DRÁTOVY + BRAGER BCA 02 eco

Typ kotla EXPOL EDUR 2

 9  kW

 12 kW

 15 kW

 19 kW

 24 kW

 30 kW

 38 kW

 48 kW

Nominálny výkon   kW  9  12  15 19 24 30 38 48
 Nom. výkon mnžštvo spalín    g/s  5,6  6,8  8,6 10,9 13,8 16,8 20,9 25,9
 Nomin. výkon teplota spalín   °C  97  106 109  113 118 116 113 109
 Minimálny výkon   kW  2,75  2,8 3,3 4,0 4,9 6,8 9,3 12,5
 Minimálne množštvo spalín   g/s  1,8  2,6  2,9  3,2  3,7  55  7,8 10,7
 Minimalna tepl. spalín   °C  58  62  61  60  58  63  69  77
 Tlaková strata  Δt=20   Pa  15  25  40  60  100  150  250  400
 Tlaková strata  Δt=10   Pa  60  100  160  240  400  600  1000  1600
 Plocha vykurovaných miestností   m2  40 ÷ 90  100 ÷ 120  120 ÷ 150  150 ÷ 190  100 ÷ 240  240 ÷ 300  300 ÷ 380  400 ÷ 480
 Objem vody v kotly   dm3  56  77  81  87  93  132  144  156
 Spotreba paliva-max   kg/h  1,3  1,8  2,2  2,8  3,5  4,5  5,8  7,5
 Objem paliva v zásobníku   kg  80 180    250
 Požadovaný komínový ťah   Pa  20  21 22 24 26 28 30 33
 Hmotnosť kotla   kg  165  275  305  320  365  445  475  520
 Tepelná účinnnosť   %  89  88,5  88,6  88,70  88,9  89,20  89,7  90,2
 Max. prevádzková teplota   °C 95
 Min. teplota spoatočky   °C 55
 Min. tepl. vody kotla   °C 10
 Rozmery  šírka kotla  mm    450  460  560  500 620  620 650
 šírka zostavy   mm    1070  1070  1140  1120 1220 1220 1270
 hĺbka kotla  mm    520  520  560  620  665  655  640

 hĺbka kotla od kľučky po copúch

 do hora alebo do zadu

mm 910 / 980
 výška  mm    1360  1390  1430 1460  1565  1670  1625
copúch spodná hrana do zadu mm 1100
copúch do hora, horná hrana  mm 1345
vnútorná šírka kotla  mm 320
vnútorná hĺbka kotla  mm 520
 copúch  mm         Ø160
 pripojenie Ú.K.  mm      výstupy  6/4 " / vypúšťaci 1/2"
 Napájanie elektrické 50Hz   V / W         230 / 100÷150*

HORÁK SV200 detail čistého roštu.

HORÁK SV200 správne osadenie zapaľovacej špirály.

Návod na stiahnutie manuál DTR TIMEL SKZP 05

Na stiahnutie Slovenský manuál, horák TECHNIX SV 200

Na stiahnutie DTR manuál obsluhy kotla EXPOL DUO UNI R - EDUR 2
