Kombinovaný zásobník teplej úžitkovej vody a malej prevádzkovej akumulačnej nádoby, zostava navrhnutá špeciálne pre tepelné čerpadlá, kde netreba akumulovať teplo, aby sme znížili prestojové straty tepelných zásobníkov, ale pri rozmrazovaní vonkajšej jednotky tepelného čerpadla je potrebná zásoba vody aby čerpadlo mohlo pracovať na minimálny čas aby došlo k odmrazeniu vonkajšieho výmenníka.
Integrovaný TUV zásobník šetrí miesto v ktolni a zároveň aj znižuje cenu inśtalácie pokiaľ sú komponenty pekne bezprostredne blízko vedľa seba.
Jednotka má výbornú tepelnú izoláciu aby zabezpečila čo najmenmšie tepelné straty. Naviac elektrická špirála môže byť priamo ovládaná tepelným čerpadlom pre dopomoc dohriatia vyžších teplôt TUV pre zabezpečenie zabránenia tvorby baktérie legionely.

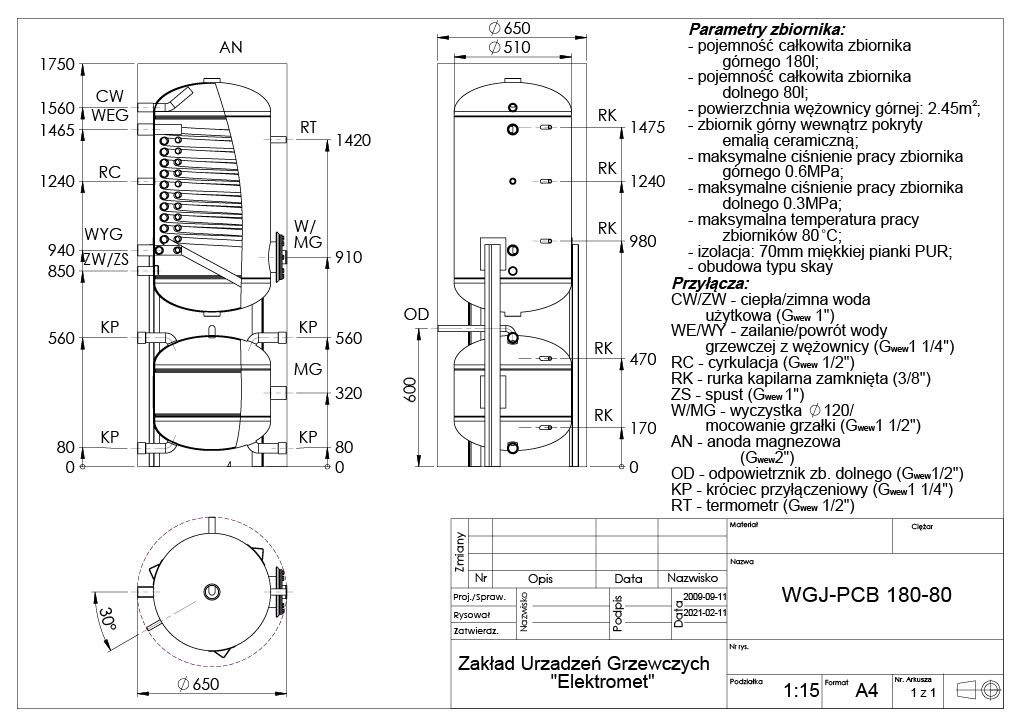

Typ | J.m. | WGJ PCB 80 -180 | WGJ PCB 120 - 250 |
Reálny objem zásobníka TÚV | lit. | 180 | 275 |
Reálny objem zásobníka AKU | lit. | 80 | 120 |
Tepelne aktívna plocha TÚV výmenníka | m2 | 2,45 | 3,2 |
Vnútorná úprava TÚV zásobníka | smalt | smalt | |
Maximálny prevádzkový tlak TUV horného zásobníka | MPa | 0,6 | 0,6 |
Maximálny prevádzkový tlak AKU dolného zásobníka | MPa | 0,3 | 0,3 |
Maximálna prevádzková teplota AKU aj TUV zas | St | 80 | 80 |
Tepelná izolácia polystyrén | mm | 100 | 100 |
Výška s izolacja | [mm] | 1750 | 1800 |
Priemer s izolacja | [mm] | 650 | 810 |
Studená voda TÚV vnut závit ZW/ZS | [mm] | 850 | 680 |
ZW | 1" | 1" | |
Teplá voda TÚV vnut. zavít CW | [mm] | 1560 | 1755 |
CW | 1" | 1" | |
Prívod vykurovacej vody vnut. závit WEG | [mm] | 1465 | 1520 |
WE | 1 1/4" | 1 1/4" | |
Spiatočka vykurovacej vody vnut. závit WYG | [mm] | 940 | 920 |
WY | 1 1/4" | 1 1/4" | |
Cirkulácia vnut. závit RC | [mm] | 1240 | 1270 |
RC | 1/2 " | 1/2 " | |
Pripojenie AKU nádoby 2 x zavti vnútorný KP | KP | 1 1/4" | 1 1/4" |
[mm] | 560 / 560 | 570 / 570 | |
Pripojenie AKU nádoby 2 x závit vnútorný KP | KP | 1 1/4" | 1 1/4" |
[mm] | 80 / 80 | 80 / 80 | |
Nátrubok uzatvorený pre snímač teploty nádoby JÍMKA |
TUV HOR [mm] | 1475 | 1525 |
TUV STRED [mm] | 1240 | 1270 | |
TUV DOL. [mm] | 980 | 950 | |
AKU HORNÁ [mm] | 470 | 520 | |
AKU DOLNÁ [mm] | 170 | 140 | |
Nátrubok pre el.špirálu | [mm] | 800 | 895 |
MG | 1½" | 1½" | |
Nátrubok pre teplomer RT vnut. zavit | [mm] | 1420 | 1510 |
RT | 1½" | 1½" | |
Anóda magneziová AN vnut. zavit | |||
AN | 2" | 2" | |
Čistiaci otvor W/MG + EL. ŠPIRÁLA | Vnut.z. | 2" | 2" |
M[mm] | 120 | 120 | |
Vypúšťací otvor TÚV zásobníka ZS vnut. závit | S[mm] | 850 | 680 |
ZS | 1" | 1" | |
Odvzdušňovací otv. AKU OD vnut. závit | [mm] | 600 | 620 |
vnut. závit | 1/2" | 1/2" |
