Kombinácia ekonomiky a efektivity!

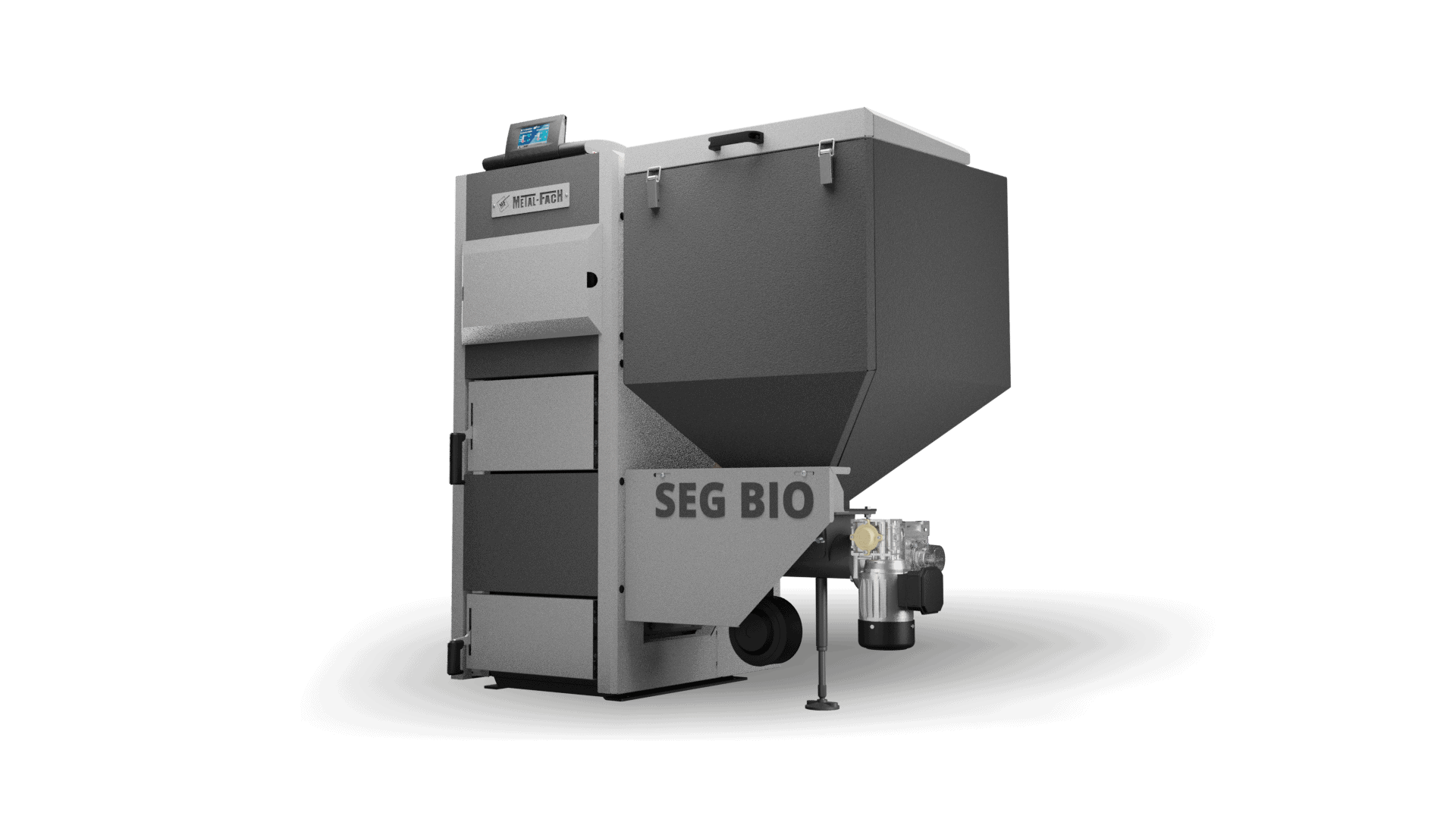

Kotol SEG BIO využíva spoľahlivé technologické a dizajnové riešenia, ktoré z neho robia mimoriadne efektívny a osvedčený zdroj tepla. Tvar výmenníka je navrhnutý pre vysokú energetickú účinnosť. Kotol je vybavený horákom, ktorý umožňuje efektívne spaľovanie peliet triedy C v súlade s normou PN EN 303-5: 2012. Automatický zapaľovač spolupracujúci s riadiacou jednotkou RTC zapáli a uhasí kotol alebo zníži výkon kotla takmer na nulu. Po nainštalovaní internetového modulu ecoNET je možné spravovať funkcie kotla z telefónu alebo počítača.
Jednoduché a intuitívne ovládanie kotla
Nastavte prevádzku kotla a teplotu miestnosti podľa svojich individuálnych potrieb. Regulátor je naprogramovaný tak, aby automatizoval všetky procesy spojené s vykurovaním vášho domu. Majiteľ určí teplotu, ktorú chce mať vo svojom byte, a regulátor v tomto ohľade optimalizuje spaľovanie. Zadaním pokročilých nastavení ovládača máte možnosť prispôsobiť každý parameter. Všetko závisí od vašich preferencií a preferencií vašej domácnosti!
Vertikálne a horizontálne konvekčné kanály
Efektívna konštrukcia prispôsobená na rýchle čistenie výmenníka spredu a zhora. Konštrukcia výmenníka kotla zaisťuje vysoký príjem tepla. Kotol je vybavený turbulátorami pre zvýšenie efektívnosti.
Výstupy dymovodu na zadnej strane kotla
Konštrukcia kotla je navrhnutá tak, aby bol dymovod zozadu. Aplikované konštrukčné riešenie telesa kotla umožňuje priamy odvod dymovodu do komína.
Automatický podávač
Regulátor na základe meraní zo spaľovacích senzorov počíta spotrebu paliva a dávkuje jej príslušné množstvo. Vďaka tomu je spaľovací proces ekonomický, ekologický a nevyžaduje žiadny ďalší užívateľský servis a vstup.

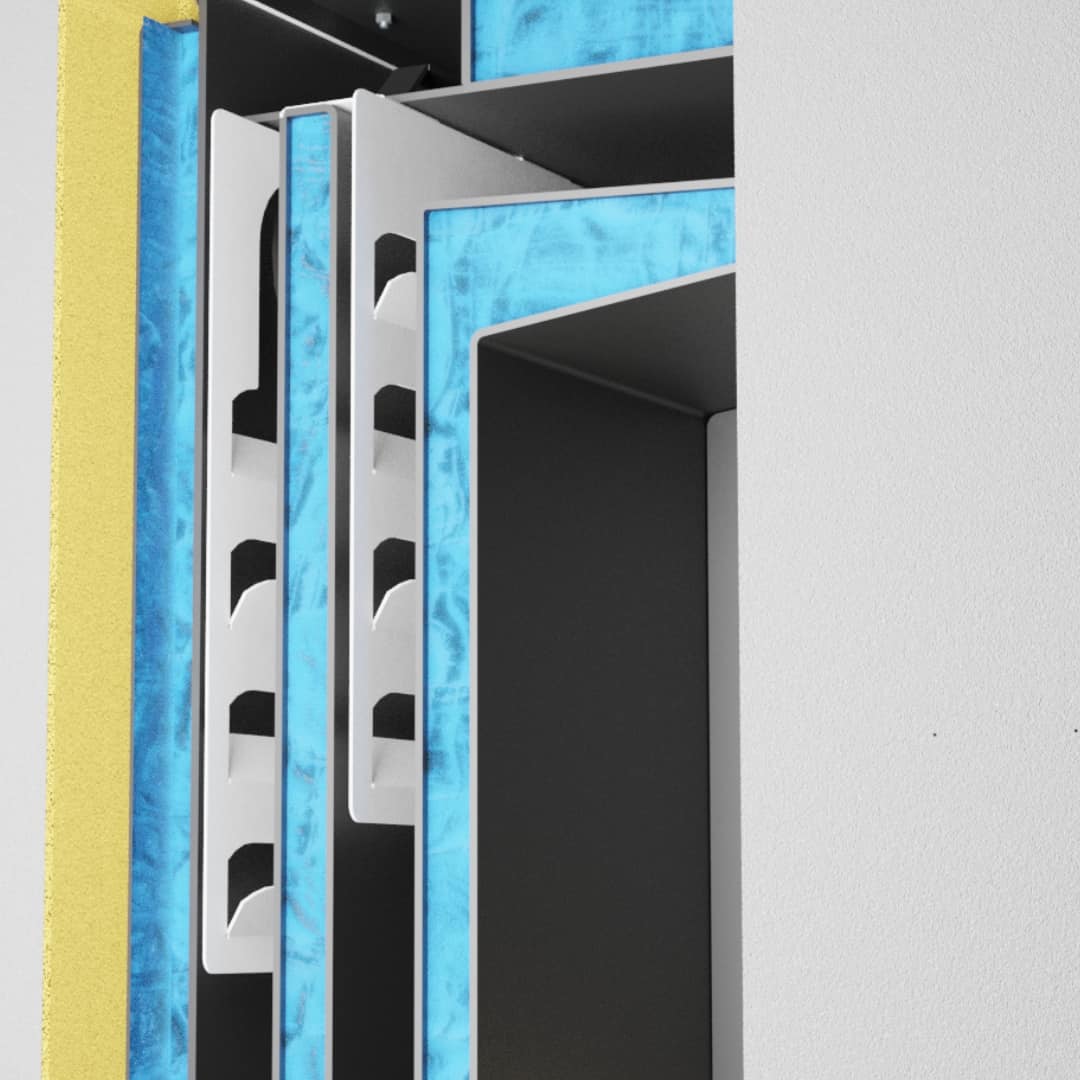

Turbulátory
Zavirovače inštalované vo výmenníku tepla účinne znižujú rýchlosť výstupu spalín z vnútra kotla. To má za následok zvýšenie tepelného výkonu zo spalín a úspory vyplývajúce z nižšej potreby paliva.

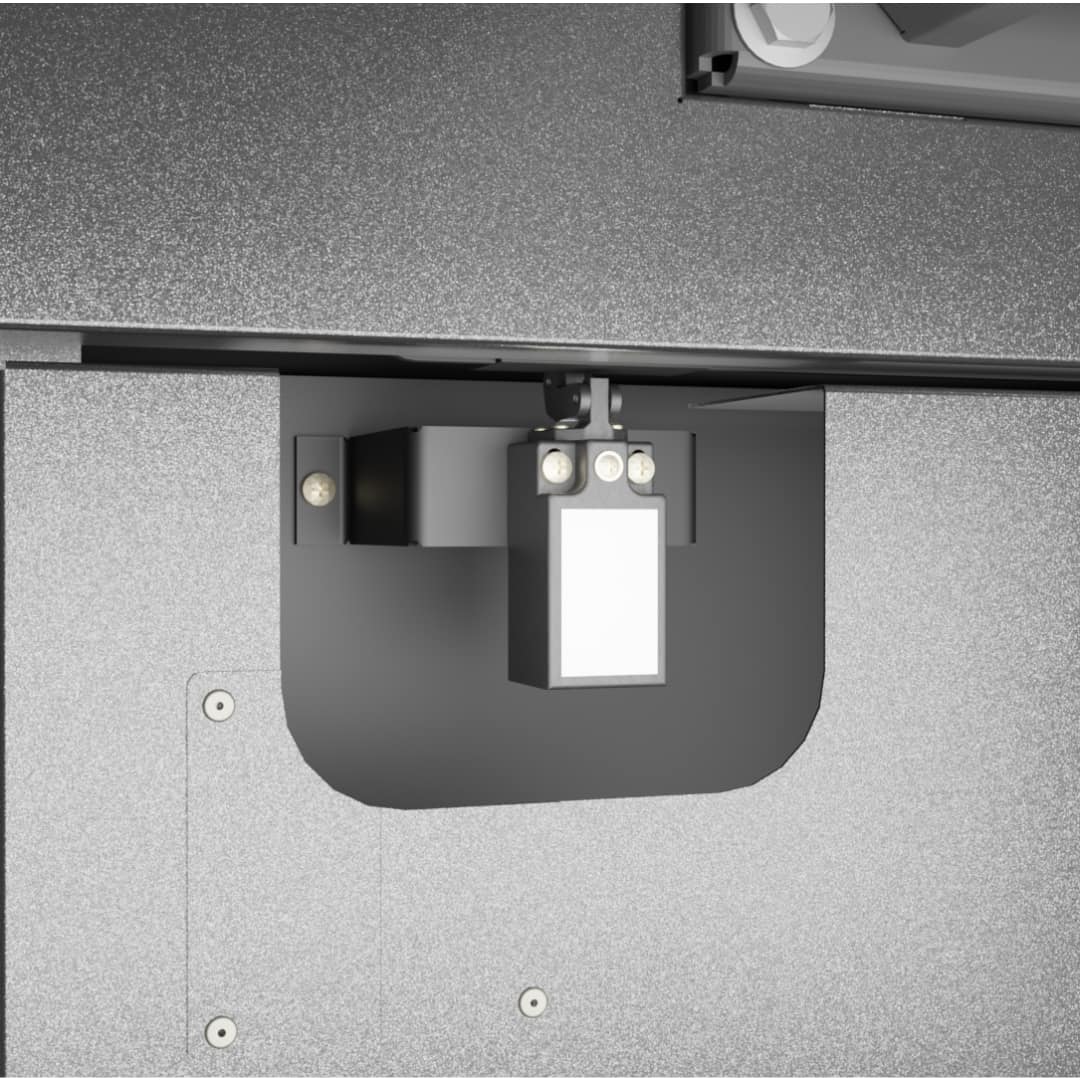

Koncový spínač
V záujme vašej bezpečnosti je kotol vybavený koncovým spínačom. Systém koncovej ochrany je umiestnený vo dverách kotla a zásobníku. Každé otvorenie automaticky zastaví činnosť horáka, kým sa znovu nezatvorí. Záleží vám na životnom prostredí, staráme sa o vašu bezpečnosť.
Hasič - stražák
Hasič, zabraňuje vznieteniu paliva v zásobníku kotla.
Základné funkcie:
- Čerpadlo (TÚV, ÚK1, ÚK2, cirkulácia, ďalšie);
- dva zmiešavacie okruhy UK1 a UK2 s izbovým termostatom;
- riadiaca jednotka RTC s týždenným programátorom;
- Ovládanie počasia ( EKVITERMIKA );
- prevádzkový režim zima / leto;
- FuzzyLogic a PID.
Izbový termostat
Dodatočné vybavenie
Komfortné ovládanie kotla a jeho parametrov bez potreby vstupu do kotolne. Panel zobrazuje všetky informácie poskytované regulátorom kotla a umožňuje vykonávanie zmien v prevádzke kotla pohodlne z izby. Riadiaca jednotka kotla podporuje vyhradené analógové aj dotykové, drôtové a bezdrôtové termostaty.
Internetový modul EcoNET
Dodatočné vybavenie
Mobilné nastavenie teploty pomocou smartphonu: kontrola, sledovanie, porovnanie štatistík. Internetový modul nie je len o diaľkovom ovládaní činnosti kotla, je to aj záznam a registrácia vykurovacieho procesu vo vašej domácnosti. Vďaka internetovému modulu ecoNET (káblové, wi-fi) môžete získať kontrolu nad svojimi výdavkami a už vás nič neprekvapí!
Dodatočné vybavenie
- Lambda sonda
- Izbový termostat PLATINUM TOUCH (dotykový, drôtový)
- internetový modul ecoNET (drôtový, wi-fi)
- Izbový termostat PLATINUM TOUCH x40 (analógový, bezdrôtový)
- Izbový termostat PLATINUM TOUCH x80 (dotykový, bezdrôtový)
- modul Platinum B. ( obsluha Akumulačnej nádoby a dvoch dopnkových vykur. okruhov, 2 x termstat 2 x čerpadlo 2 x ventil )
- modul Platinum C. ( obsluha dvoch dopnkových vykur. okruhov, 2 x termstat 2 x čerpadlo 2 x ventil )
PARAMETERS |
jed. | SEG BIO 15 | SEG BIO 20 | SEG BIO 30 | SEG BIO 40 | SEG BIO 50 | SEG BIO 75 |
Nominálny výkon | [kW] | 15 | 20 | 30 | 40 | 50 | 75 |
Rozsah výkonu | [kW] | 4,5-15 | 6 - 20 | 9 - 30 | 12 - 40 | 15 - 50 | 22,5 - 75 |
Plocha vykur. miestností* | [m2] | 67,5-225 | 90 - 300 | 135 - 450 | 180 - 600 | 225 - 750 | 337,5-1125 |
Tepelne aktívna plocha kotla | [m2] | 2,1 | 2,54 | 2,85 | 3,11 | 5,41 | 6,75 |
Objem vody | [L] | 60 | 68 | 73 | 95 | 120 | 173 |
Maximálny prevádzkový tlak | [bar] | 3 | |||||
Maximálna prev. teplota | [°C] | 80 | |||||
Tlaková skúška | [bar] | 4,5 | |||||
Objem zásobníka | [L] | 190 | 290 | 350 | 350 | 400 | 520 |
Objem zásobníka | [kg] | 114 | 174 | 210 | 210 | 240 | 312 |
Palivo | [-] | pellet Φ6-8mm | |||||
Napájanie | [-] | 5A; ~230V; 50Hz | |||||
Vlastná spotreba | [W] | 300 | 300 | 300 | 300 | 400 | 400 |
Rozsah zadanej teploty | [°C] | 60-80 (every 1°C) | |||||
Doporučený ťah komína | [Pa] | 20 | 23 | 23 | 35 | 38 | 40 |
Hmotnosť kotla | [kg] | 396 | 474 | 510 | 530 | 725 | 855 |
TYPE | jedn. | SEG BIO 15 | SEG BIO 20 | SEG BIO 30 | SEG BIO 40 | SEG BIO 50 | SEG BIO 75 |
A | [mm] | 1256 | 1256 | 1256 | 1306 | 1406 | 1505 |
B1 | [mm] | 535 | 533 | 535 | 585 | 682 | 793 |
B2 | [mm] | 680 | 680 | 680 | 680 | 680 | 680 |
C1 | [mm] | 1160 | 1355 | 1415 | 1415 | 1484 | 1520 |
C2 | [mm] | 1130 | 1325 | 1385 | 1385 | 1454 | 1490 |
D1 | [mm] | 870 | 905 | 955 | 955 | 1218 | 1413 |
D2 | [mm] | 705 | 745 | 795 | 795 | 1003 | 1175 |
E | [mm] | 707 | 720 | 766 | 766 | 850 | 1075 |
F1 | [mm] | 910 | 1105 | 1160 | 1160 | 1110 | 1115 |
F2 | [mm] | 213 | 247 | 245 | 245 | 337 | 350 |
F3 | [mm] | 213 | 207 | 205 | 205 | 190 | 175 |
F4 | [mm] | 350 | 360 | 410 | 410 | 535 | 545 |
G1 | [mm] | 180 | 180 | 180 | 180 | 220 | 220 |
G2 | [cal] | 1 1/2 | |||||
G3 | [cal] | 1 1/2 | |||||
G4 | [cal] | 3/4 | |||||
H | [mm] | 30 |
