KONŠTRUKCIA KOTLA
Ekonomika sa spája s pohodlím!
Kotol SEMAX OPTI je ideálnym riešením určeným pre ľudí, ktorí majú veľkú zásobu správne skladovaného palivového dreva - polená (metrovicu) s obsahom vlhkosti v rozsahu = 15-20%. Prevádzka nášho zariadenia pri menovitom výkone umožňuje lepšie využitie paliva a vo výsledku tiež čistejšie výfukové plyny do atmosféry. Ďalej môže byť kotol vybavený automatikou pre reguláciu spaľovania a činnosť zariadenia. Pre správnu činnosť celého systému musí byť kotol pripojený k akumulačnému zásobníku, ktorý zhromažďuje prebytočné teplo a aby kotol pracoval v nominálnom výkone.

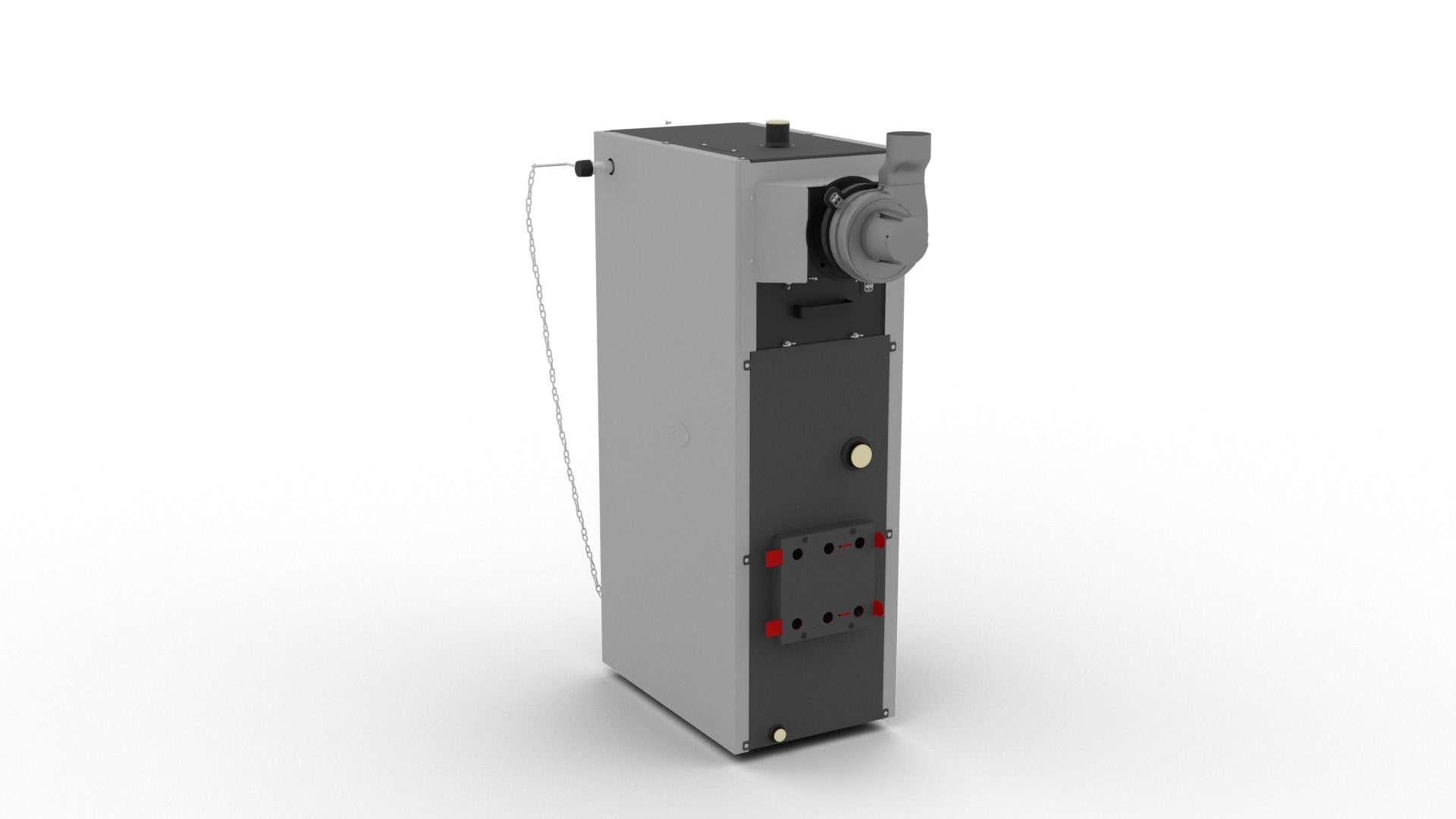

Kotol môže pracovať bežne riadený retiazkovým termostatom na základe ťahu komína, alebo za doplatok je v ponuke spalinový ventilátor s riadiacou jednotkou PID reguláciou a moduláciou výkonu.
- rokmi overený kachľový princíp spaĺovania
- klapka vo dvierkach usmerňuje dym a plyny v správnom smere cirkulácie

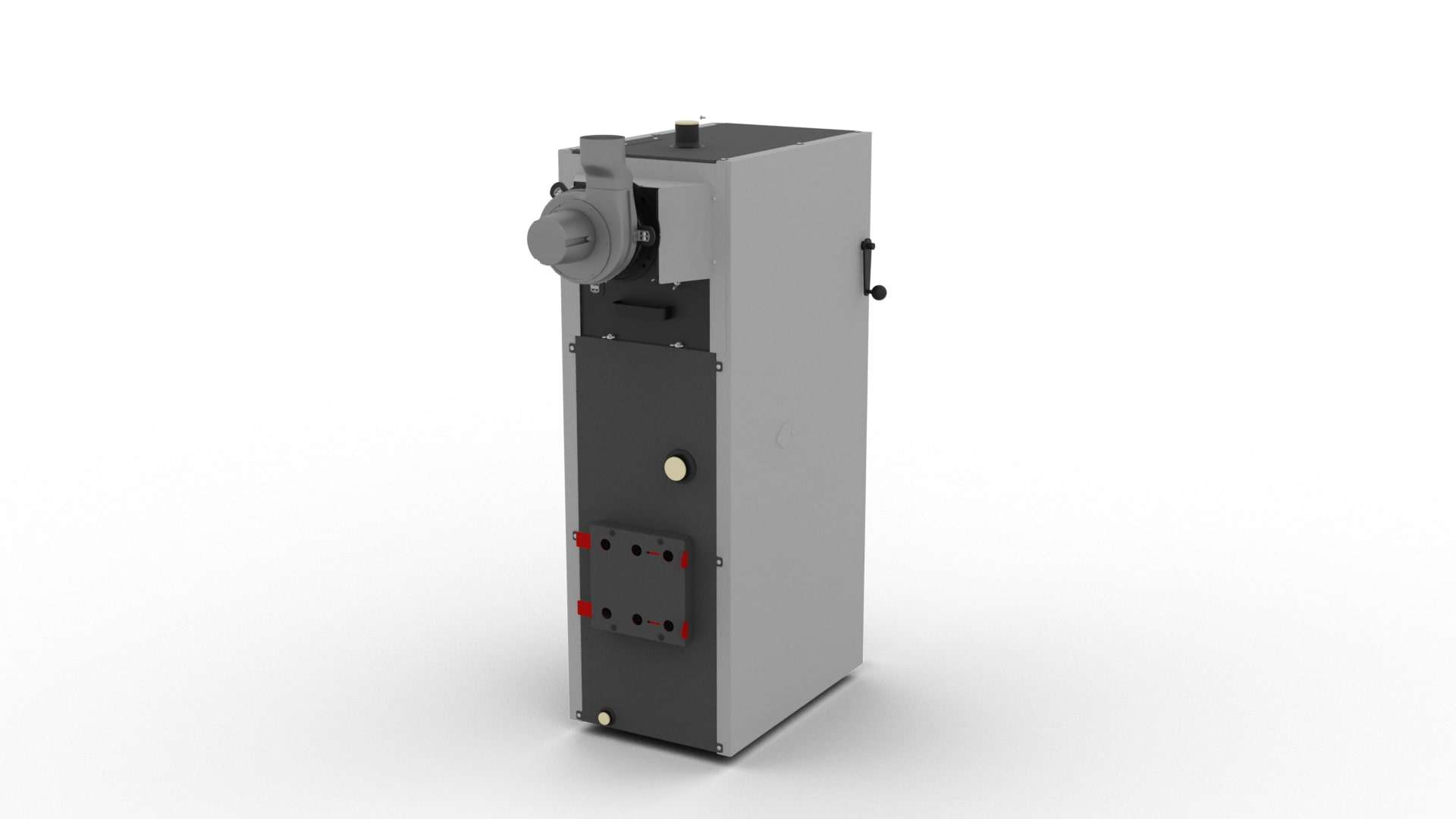

- spalinový ventilátor stabilizuje proces horenia ( doplatková voľba )
- štrbina nasávania sekundárneho vzduchu s možnosťou regulácie
- riadiaca jednotka od firmy TECH moduluje výkon kotla, kontroluje teplotu spalín PID. ( doplatková voľba )
- AKU nádoba doplatková ponuka
PARAMETRE | JEDNOTKA S.I. | SEMAX OPTI 20 | SEMAX OPTI 30 | SEMAX OPTI 40 |
Nominálny tepelný výkon | [kW] | 23 | 30 | 40 |
Rozsah výkonu kotla | [kW] | 23 | 30 | 40 |
Plocha ohrievaných miestností | [m2] | 230-345 | 300-450 | 400-600 |
Tepelne aktívna plocha kotla | [m2] | 2,8 | 3,5 | 4,1 |
Objem vody | [L] | 97 | 120 | 170 |
Maximálny prevádzkový tlak | [bar] | 3 | 3 | 3 |
Maximálna prevádzková teplota | [°C] | 85 | 85 | 85 |
Maximálny skúšaný tlak | [bar] | 4,5 | 4,5 | 4,5 |
Obvod polien (szczep) | [cm] | 30-40 | 30-40 | 30-40 |
Dĺžka polien (szczep) | [cm] | 26 | 31 | 41 |
Palivo | [-] | Drevo palivové | ||
Elektrické napájanie | [-] | ~230V; 50Hz | ||
Vlastná spotreba | [W] | 70 | 70 | 70 |
Rozsah nastavenej teploty | [°C] | 60-85 (co 1°C) | ||
Požadovaný komínový ťah | [Pa] | 23 | 35 | 35 |
Hmotnosť kotla | [kg] | 400 | 500 | 560 |
TYP | JEDNOTKA S.I. | SEMAX OPTI 20 kW | SEMAX OPTI 30 kW | SEMAX OPTI 40 kW |
A | [mm] | 480 | 530 | 530 |
B1 | [mm] | - | – | - |
B2 | [mm] | - | – | - |
C1 | [mm] | 1530 | 1660 | 1660 |
C2 | [mm] | 1530 | 1630 | 1630 |
D1 | [mm] | 1150 | 1170 | 1170 |
D2 | [mm] | 776 | 796 | 796 |
E | [mm] | - | – | - |
F1 | [mm] | - | – | - |
F2 | [mm] | 765 | 800 | 800 |
F3 | [mm] | 626 | 646 | 646 |
F4 | [mm] | 82 | 82 | 82 |
G1 | [mm] | 108 | 108 | 108 |
G2 | [cal] | 1 1/2 | ||
G3 | [cal] | 1 1/2 | ||
G4 | [cal] | 3/4 | ||
H | [mm] | 30 |
