Riadiaca jednotka TIMEL SKZP - 05 s rozkurovaním PID moduláciou, internet. modul

Riadiaca jednotka do kotla na tuhé palivá s podávaním, zapaľovaním, obsluha 6 čerpadiel a 3 x servopohon s 3x integrovaným izbovým termostatmi, obsluha AKU nádoby, internet v cene, za doplatok bezdrátové snímače teploty izieb

novinka



bežná cena 420 €
naša cena bez DPH : 333 €
naša cena s DPH (20 %):
400 €

do košíka:
  ks

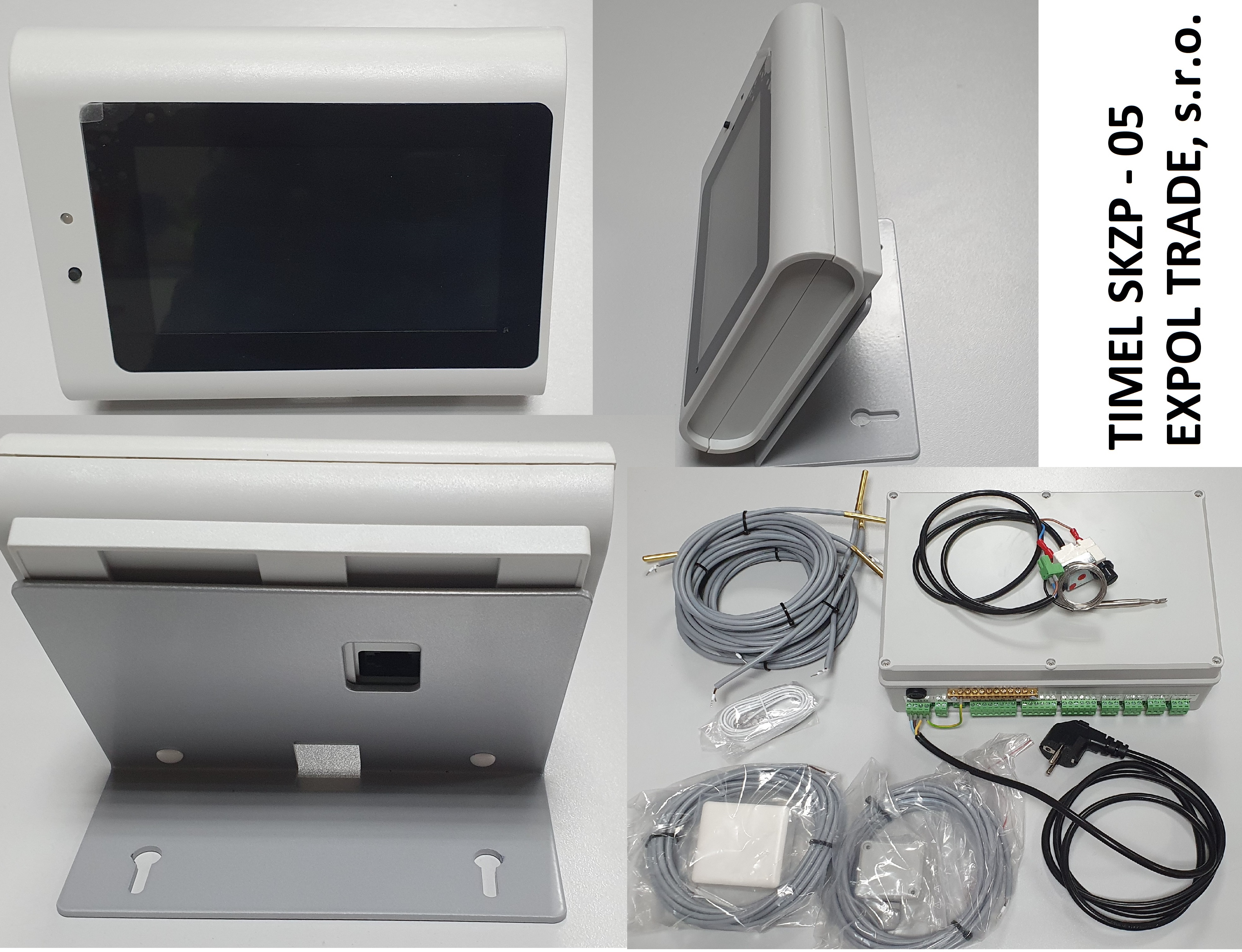

Riadiaca jednotka kotla na tuhé palivá TIMEL SKZP - 05

s rozkurovaním, moduláciou výkonu a snímačom teploty spalín PID

štandartné vybavenie :

  • rozkurovanie / vyhasínanie, keď je požiadavka na vykurovanie ÚK, TUV, AKU atď.
  • obsahuje farebný dotykový displej, s priehľadnou schémou inštalácie, extra jednoduché intuitívne ovládanie  v slovenskom jazyku
  • čerpadlo kotlového okruhu, po zapojení snímača teploty spiatočky kotla môže udržiavať zadanú teplotu spiatočky a po dosiahnutí nastavenej tepl. čerpadlo sa vypne ( zapája sa ako skratové čerpadlo )
  • obsluha AKU nádoby na základe horného a dolného snímača teploty s možnosťou rozkurovania, ( v prípade potrebu pracuje aj na základe jedného snímača, hornej tep. AKU )
  • čerpadlo TÚV s možnosťou výberu ohrevu z kotla, alebo AKU nádoby
  • čerpadlo cirkulačné TÚV
  • 3 krát vykurovací okruh ( servo pohon 230V, čerpadlo daného okruhu, izbový termostat, ekvitermika, časový program )
  • štandardne dodávaný snímač vonkajšej teploty aj izbovej teploty
  • izbový termostat s týždňovým programom aj noc / deň, či stála teplota,  integrovaný v riadiacej jednotke.
  • dátový izbový termostat s farebným grafickým zobrazením všetkých informácií aj stavu paliva s možnosťou ovládania z domu
  • spolupracuje s každým bežným spínaným izbovým termostatom
  • obsluhuje dva podávače paliva hlavný a malý kotlový v horáku
  • snímač PID
  • fotobunka
  • modulácia výkonu 1 - 100 %
  • možnosť spolupráce s ľubovoľným spínaným izbovým termostatom
  • internetový modul drátový s možnosťou kompletnej správy teplôt aj rozkurovanie vyhasínanie, či kotrola stavu paliva
  • havarijné kúrenie drevom

Doplatkové vybavenie :

  • fotobunka za doplatok ( hlavne pre peletkové varianty kotlov )
  • izbový termostat PS - 43 - 01 , s farebným dotykovým displejom, dátový / drátový,  riadi kompletnú správu kotolne
  • 3 x bezdrátový snímač izbovej teploty
  • 1 x bezdratový snímač vonkajšej teploty

V menu horáka po aktivácii servisného menu máme na výber z niekoľkých podstatných nastavení,

- napríklad typ horáka PELETY, vtedy snímame teplotu horáka, pri prehriatí horáka pracuje podávač v horáku STOKER a nepracuje hlavný podávač peletiek, to aby sa horák schladil, ďalej v tomto type prevádzky nebude používať udržiavanie horenia

- pri výbere typu horáka EKO HRAŠOK používame len hlavný podávač paliva snímame teplotu podávača, po prekročení teploty 75 st. podávač hlavný bude pracovať 15 min nepretržite a následne spustí alarm a kotol prestane pracovať, to aby vytlačil oheň z podávača do popola a upozorní obsluhu na problém ( najčastejšie sa to stáva pri zabudnutí zatvorenia zásobníka paliva ), ďalej pri tomto type prevádzky kotol využíva aj nastavenia UDRŽIAVANIA HORENIA pokiaľ ešte nie je dohriaty okruh UK, alebo TUV, ale môže aj rozkurovať a vyhasínať

- pri výbere typu horáka EKO HRÁŠOK, alebo PELETY, nám aj tak bude pracovať STOKER podávač paliva súbežne s hlavným podávačom paliva a môžeme aktivovať oneskorenie histeréziu vypnutia podávača STOKER po vypnutí hlavného podávača využíva sa to hlavne pri peletách či štiepke, aby sa vytvárala bezpečnostná medzera medzi plameňom a zásobníkom paliva

- v nastaveniach horáka máme na výber aj formu pracovného algoritmu CYKLICKÝ a MODULÁCIU, pri modulácii si nastavíme maximálny výkon väčšinou na 100% minimálny výkon napr. 30 % alebo 20 % a po dosiahnutí zadanej teploty kotol do 5 stupňov nad, bude modulovať výkon do minima a po prekročení 5 st nad zadanú teploty začne vyhasínať  / CYKLICKY režim bude použivať UDRŽIAVANIE HORENIA a nastavenia VÝKONU ( dávku paliva, prestávku podávania a silu ventilátora )

- Špirála v nastaveniach horáka si môžeme aktivovať špirálu v troch bodoch BRAK znamená, že nebudeme používať el. špirálu, AUTO bude kotol po dohriatí všetkých systémov vyhasený a RUČNE   znamená, že môžeme využívať automatické rozkurovanie a vyhasínanie, ale po dohriatí všetkých systémov zostane kotol v UDRŹANÍ HORENIA na nastavenej zadanej teplote kotla ( výhoda v hlavnej vykurovacej sezóne )

- pri nastavení modulovaného automatického výkonu nám stačí zadať hlavné parametre ako VÝKON kotla / horáka v kW, VÝHREVNOSŤ PALIVA v kWh alebo MJ/kg a VÝKON PODÁVAČA v Kg / hod a SKZP-05 bude sama vedieť koľko paliva potrebuje spáliť aby dosiahla zadaný výkon, jednotka bude automaticky upravovať prestávku podávania, nám bude stačiť doladiť čisté spaľovanie výkonom ventilátora pri 100% výkone aj pri min výkone .



Manuál na stiahnutie  riadiaca jednotka  SKZP 05 . pdf
