je najvyššia úroveň daná tepelnému čerpadlu vzduch-voda pre jeho energetickú účinnosť. Tepelné čerpadlo má množstvo pozoruhodných špecifikácií, vrátane maximálneho COP 5,56, rozsahu napájania 220 V až 240 V, maximálneho vykurovacieho výkonu 12 kW a maximálneho chladiaceho výkonu 10,94 kW.
Tepelné čerpadlo získava energiu z okolitého vzduchu, pri pracovnej teplote okolia v rozmedzí -25°C až 45°C a odovzdáva ju do vykurovacej/chladiacej vody
v rozmedzí od 30 °C do 55 °C v prípade ohrevu, alebo v prípade chladenia od 32 °C do 12 °C.
VÝROBCA Canadian Spa International®
MODEL MODULE ONE MONOBLOCK 12kW 3Ph
KÓD HOME-ECO-MODULE-MB12-3F
Tepelné čerpadlo CANADIAN SPA MODULE ONE typu MONOBLOK | ||||||
Kód produktu | Mj | HOME-ECO-MODULE-MB9.5-1F | HOME-ECO-MODULE-MB12-1F | HOME-ECO-MODULE-MB12-3F | HOME-ECO-MODULE-MB20-3F | |
Napájanie / frekvencia / počet fáz / chladivo | V/Hz/Ph | 220-240/50/1 - R32 | 220-240/50/1 - R32 | 380-420/50/3 - R32 | 380-420/50/3 - R32 | |
Hmotnosť chladiva | gr | 1500 | 1700 | 1700 | 2800 | |
Prevádzková teplota okolia | ℃ | -25 - 45 | -25 - 45 | -25 - 45 | -25 - 45 | |
Výstupná teplota vykurovania | ℃ | 35°C - 55°C | 35°C - 55°C | 35°C - 55°C | 35°C - 55°C | |
Výstupná teplota chladenia | ℃ | 32°C - 12°C | 32°C - 12°C | 32°C - 12°C | 32°C - 12°C | |
(1) Podmienky vykurovania: teplota vody vstup / výstup: 30℃/35℃, Teplota okolia: DB 7℃/WB 6℃; | ||||||
Maximálny tepelný výkon (1) | kW | 9,5 | 12 | 12 | 20 | |
C.O.P (1) | W/W | 4,62 | 4.45 | 4.45 | 4,76 | |
Tepelný výkon Min./Max.(1) | kW | 4,37 / 9,5 | 5.52 / 12 | 5.52 / 12 | 9.2 / 20 | |
Vlastná spotreba el.energie / vykurovanie Min./Max.(1) | W | 757 / 2056 | 992 / 2697 | 992 / 2697 | 1546 / 4202 | |
C.O.P Min./Max. (1) | W/W | 4,62 / 5,78 | 4.45 / 5.56 | 4.45 / 5.56 | 4.76 / 5.95 | |
(2) Podmienky vykurovania: teplota vody vstup / výstup: 40℃/45℃, Teplota okolia: DB 7℃/WB 6℃; | ||||||
Maximálny tepelný výkon (2) | kW | 9,12 | 11.52 | 11.52 | 19,2 | |
C.O.P (2) | W/W | 3,70 | 3.85 | 3.60 | 3,69 | |
Tepelný výkon Min./Max.(2) | kW | 4,2 / 9,12 | 5.30 / 11.52 | 5.30 / 11.52 | 8.83 / 19.20 | |
Vlastná spotreba el.energie / vykurovanie Min./Max.(2) | W | 956 / 2468 | 1254 / 3236 | 1254 / 3236 | 1953 / 5042 | |
C.O.P Min./Max. (2) | W/W | 3.7 / 4.39 | 3.56 / 4.23 | 3.56 / 4.23 | 3.81 / 4.52 | |
(3) Podmienky chladenia: teplota vody vstup / výstup: 23℃/18℃, Teplota okolia: DB35℃/WB24℃; | ||||||
Maximálny chladiaci výkon (3) | kW | 8,7 | 10.9 | 10.9 | 18,2 | |
E.E.R (3) | W/W | 3,59 | 3.50 | 3.50 | 3.69 | |
Chladiaci výkon Min./Max.(3) | kW | 3.99 / 8.66 | 5.03 / 10.94 | 5.03 / 10.94 | 8.39 / 18.24 | |
Vlastná spotreba el. chladenie Min./Max.(3) | W | 927 / 2824 | 1215 / 3704 | 1215 / 3704 | 1893 / 5771 | |
E.E.R Min./Max. (3) | W/W | 3,07 ~ 4,3 | 2.95 / 4.14 | 2.95 / 4.14 | 3.16 / 4.43 | |
(4) Podmienky chladenia: teplota vody vstup / výstup: 12℃/7℃, Teplota okolia: DB35℃/WB24℃. | ||||||
Maximálny chladiaci výkon (4) | kW | 6,8 | 8.6 | 8.6 | 14,4 | |
E.E.R (4) | W/W | 2,69 | 2.62 | 2.62 | 2,77 | |
Chladiaci výkon Min./Max.(4) | kW | 3.15 / 6.84 | 3.97 / 8.64 | 3.97 / 8.64 | 6.62 / 14.40 | |
Vlastná spotreba el.energie / chladenie Min./Max.(4) | W | 831 / 2623 | 1090 / 3440 | 1090 / 3440 | 1699 / 5360 | |
E.E.R Min./Max. (4) | W/W | 2.61 / 3.79 | 2.51 / 3.65 | 2.51 / 3.65 | 2.69 / 3.90 | |
Menovitý prúd | A | 9.8 | 12.9 | 5.7 | 8.9 | |
Maximálny prúd | A | 14.27 | 18.71 | 8.25 | 12,86 | |
Maximálna vlastná spotreba | kW | 3.0 | 3.9 | 3.9 | 6,1 | |
Kompresor | Typ - počet | Panasonic Twin Rotary / 1 | Panasonic Twin Rotary / 1 | Panasonic Twin Rotary / 1 | Panasonic Twin Rotary | |
Ventilátor | Počet | 1 | 1 | 1 | 2 | |
Prietok vzduchu | m3/h | 2500 | 3000 | 3000 | 5000 m³/h | |
Menovitý výkon | W | 80 | 100 | 100 | 200 | |
Výmenník tepla na strane vody | Typ | Doskový výmenník tepla | Doskový výmenník tepla | Doskový výmenník tepla | Doskový výmenník tepla | |
Pokles tlaku vody | kPa | 18 | 20 | 20 | 23 | |
Rozmer vstup / výstup | Inch | G1" | G1" | G1" | G1" | |
Dovolený prietok vody | Min./Nomin./Max. | L/S | 0,28/0,45/0,76 | 0.36/0.57/0.96 | 0.36/0.57/0.96 | 0,60/0,96/1,59 |
Úroveň hluku | dB(A) | 56 | 58 | 58 | 61 | |
Vonkajšie rozmery (L×D×H) | mm | 1110x475x810 | 1100x475x810 | 1100x475x810 | 1110x475x1355 | |
Hmotnosť | Kg | 78 | 88 | 88 | 124 | |
Energetická trieda | A+++ | A+++ | A+++ | A+++ |

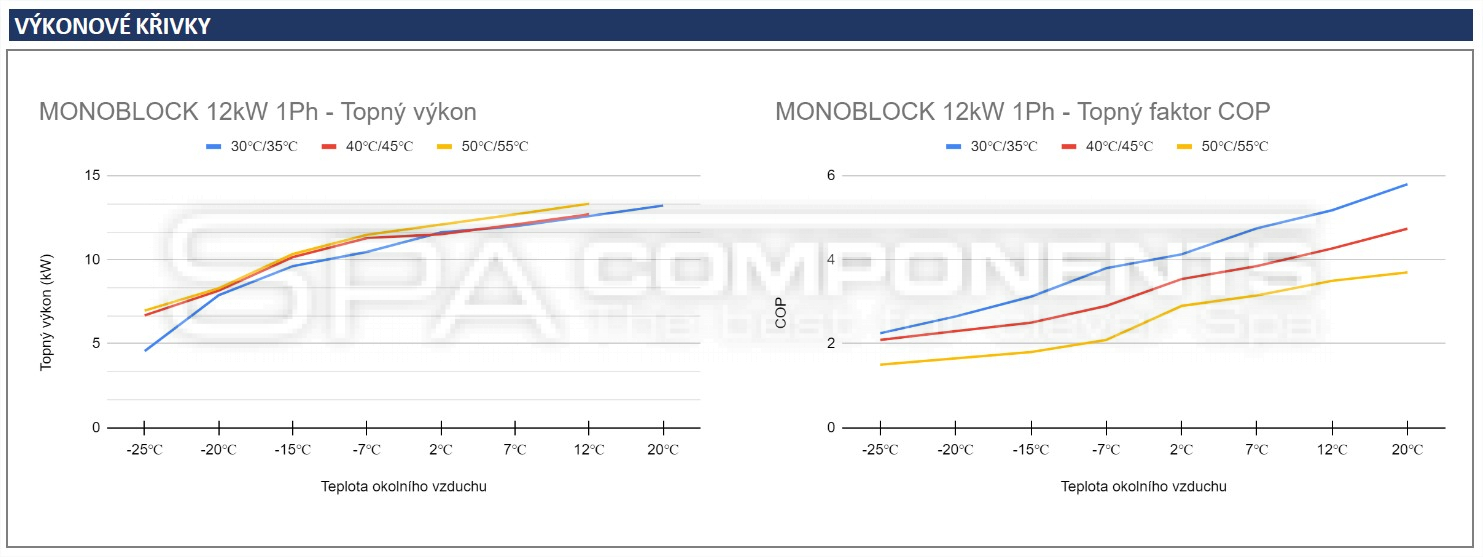

Maximálne tepelné výkony podľa vonkajšej teploty | |||||||||
MODEL | HOME-ECO-MODULE-B9.5-1F | HOME-ECO-MODULE-MB12-1F - 3 F | HOME-ECO-MODULE-MB20-3F | ||||||
-25 | 3,61 | 3,44 | 3,92 | 4,56 | 4,35 | 4,95 | 7,61 | 7,25 | 8,25 |
-20 | 6,25 | 5,30 | 5,52 | 7,89 | 6,69 | 6,97 | 13,15 | 11,15 | 11,62 |
-15 | 7,62 | 6,46 | 6,57 | 9,62 | 8,16 | 8,30 | 16,04 | 13,59 | 13,84 |
-7 | 7,82 | 7,60 | 7,73 | 9,88 | 9,60 | 9,77 | 16,47 | 15,99 | 16,28 |
2 | 9,21 | 8,94 | 9,10 | 11,63 | 11,29 | 11,49 | 19,38 | 18,82 | 19,15 |
7 | 9,50 | 9,12 | 9,58 | 12,00 | 11,52 | 12,10 | 20,00 | 19,20 | 20,16 |
12 | 9,98 | 9,58 | 10,05 | 12,60 | 12,10 | 12,70 | 21,00 | 20,16 | 21,17 |
20 | 10,47 | 10,05 | 10,56 | 13,23 | 12,70 | 13,34 | 22,05 | 21,17 | 22,23 |
℃ | 30/35 | 40/45 | 50/55 | 30/35 | 40/45 | 50/55 | 30/35 | 40/45 | 50/45 |
